Persimpangan dan Tanjakan Khusus Lebuhraya Data Analisis Ringkas Kabel Penyesuai MINI SAS 8087 dan 8087-8482
Dalam bidang storan peringkat perusahaan dan stesen kerja mewah, penghantaran data yang cekap dan andal merupakan keperluan teras. Semasa proses ini, pelbagai kabel memainkan peranan penting sebagai "arteri data". Hari ini, kita akan menumpukan pada dua jenis kabel penting: KABEL MINI SAS 8087 universal (kabel SFF-8087) danKabel SAS SFF 8087 KE SFF 8482dengan fungsi penukaran tertentu, mendedahkan peranan, perbezaan dan senario aplikasi mereka.

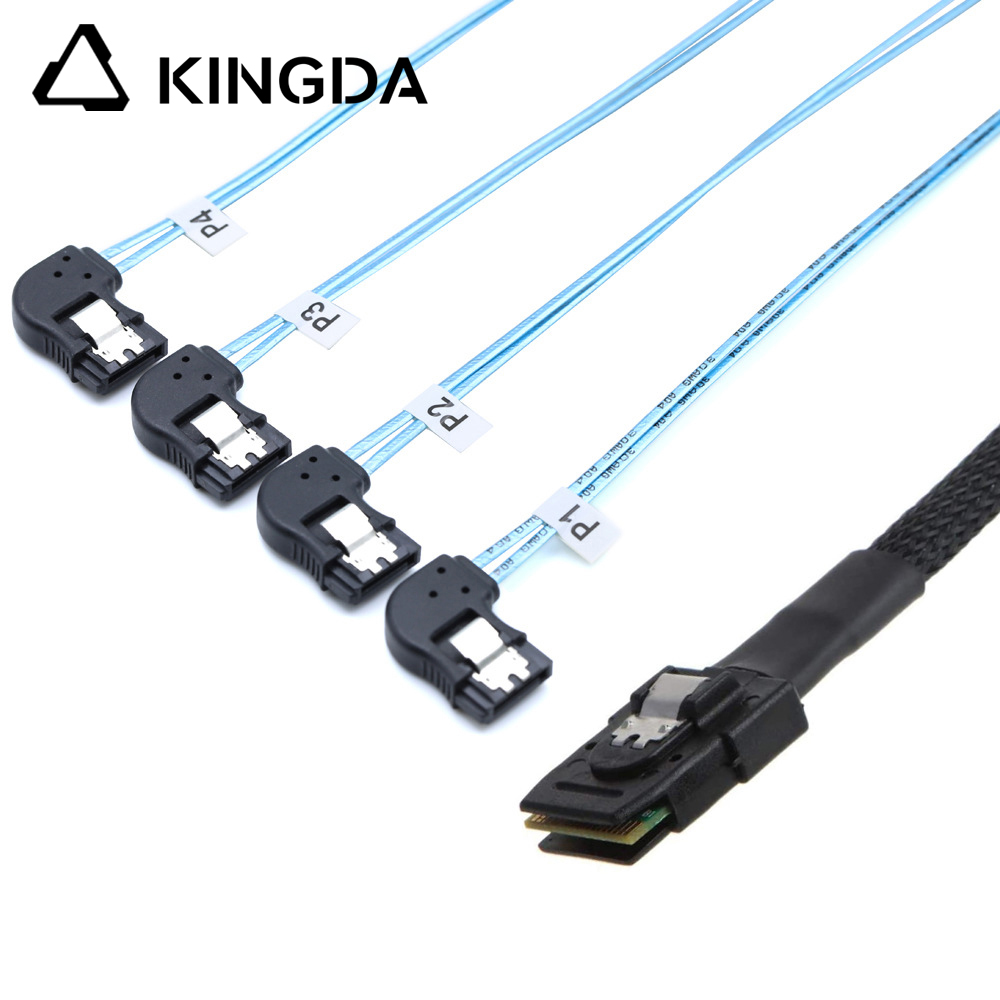

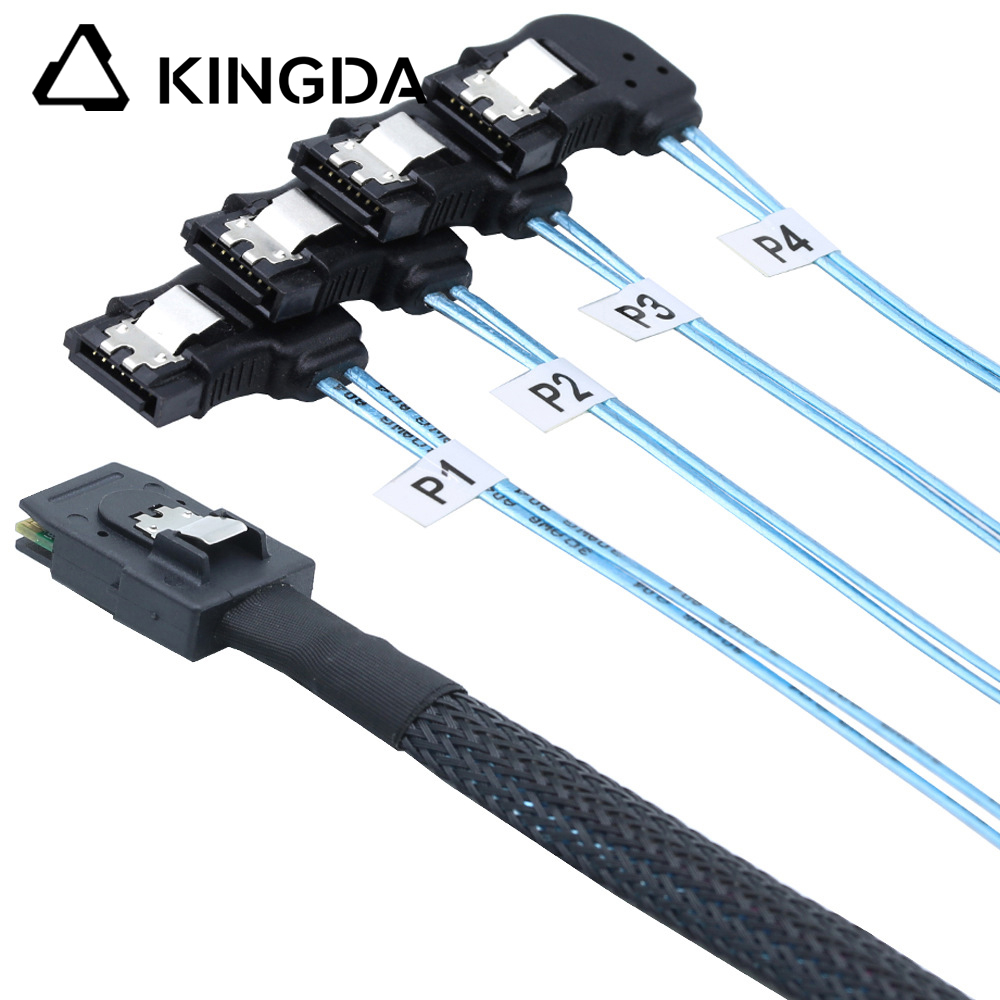

I. Pilihan Asas: KABEL MINI SAS 8087 (Kabel SFF-8087)
Pertama sekali, mari kita fahami komponen asasnya -Kabel MINI SAS 8087"8087" di sini merujuk kepada jenis penyambungnya, mengikut piawaian SFF-8087.
Ciri-ciri Fizikal: Satu hujung atau kedua-dua hujung kabel ini menggunakan penyambung "Mini SAS" 36-pin yang padat. Ia biasanya lebih lebar dan lebih kukuh daripada antara muka data SATA tradisional, dengan mekanisme kunci snap yang mudah untuk memastikan sambungan yang selamat dan mencegah terputus secara tidak sengaja.
Spesifikasi Teknikal: Kabel SFF-8087 standard mengintegrasikan 4 saluran SAS atau SATA bebas. Di bawah piawaian SAS 2.0 (6Gbps), lebar jalur saluran tunggal ialah 6Gbps, dan jumlah lebar jalur agregat boleh mencapai 24Gbps. Ia serasi ke belakang dengan SAS 1.0 (3Gbps).
Fungsi Teras: Peranan utamanya adalah untuk melaksanakan penghantaran data berbilang saluran dengan lebar jalur tinggi dalam sistem storan.
Senario Aplikasi Lazim:
1. Menyambungkan kad HBA/RAID ke satah belakang: Ini adalah penggunaan yang paling biasa. Sambungkan antara muka SFF-8087 pada kad HBA atau RAID terus ke satah belakang cakera keras di dalam casis pelayan.
2. Melaksanakan sambungan berbilang cakera: Dengan satu kabel, anda boleh mengurus sehingga 4 cakera pada satah belakang, sekali gus memudahkan pendawaian di dalam casis.
3. Secara ringkasnya, KABEL MINI SAS 8087 ialah "arteri utama" untuk membina sambungan dalaman dalam pelayan moden dan tatasusunan storan.
II. Jambatan Khas: Kabel SAS SFF 8087 KE SFF 8482 (Kabel Penukaran)
Sekarang, mari kita lihat yang lebih disasarkanKabel SAS SFF 8087 KE SFF 8482Nama kabel ini jelas menunjukkan misinya - penukaran dan penyesuaian.
Penghuraian Penyambung:
Satu hujung (SFF-8087): Seperti yang dinyatakan di atas, ia merupakan penyambung Mini SAS 36-pin yang digunakan untuk menyambungkan kad HBA atau kad RAID.
Hujung yang satu lagi (SFF-8482): Ini merupakan penyambung yang sangat unik. Ia menggabungkan antara muka data SAS dan antara muka kuasa SATA menjadi satu. Bahagian data mempunyai bentuk yang serupa dengan antara muka data SATA, tetapi ia mempunyai pin tambahan untuk komunikasi SAS, dan di sebelahnya, soket kuasa SATA 4-pin disepadukan secara langsung.
Fungsi Teras: Kabel ini pada asasnya berfungsi sebagai "jambatan", menukar port Mini SAS berbilang saluran pada papan induk atau kad HBA kepada antara muka yang boleh menyambungkan pemacu keras tunggal secara langsung dengan antara muka SAS (atau pemacu keras SATA).
Kelebihan Unik dan Senario Aplikasi:
1. Sambungan terus ke cakera keras SAS peringkat perusahaan: Dalam banyak senario di mana sambungan langsung dan bukannya melalui satah belakang diperlukan, seperti stesen kerja tertentu, pelayan kecil atau kabinet pengembangan storan, penggunaan kabel ini boleh membekalkan data secara langsung (melalui antara muka SFF-8482) dan kuasa (melalui port kuasa bersepadu) ke cakera keras SAS.
2. Pendawaian yang dipermudahkan: Ia menyelesaikan masalah penghantaran data dan kuasa dengan satu kabel (sudah tentu, hujung kuasa masih perlu disambungkan ke talian kuasa SATA daripada bekalan kuasa), menjadikan bahagian dalam sistem lebih kemas.
3. Sesuai dengan pemacu keras SATA: Walaupun antara muka SFF-8482 pada asalnya direka untuk pemacu keras SAS, ia juga boleh menyambungkan pemacu keras SATA dengan sempurna kerana ia serasi secara fizikal dan elektrik ke bawah.
Secara ringkasnya,Kabel SFF 8087 ke SFF 8482ialah kabel penukaran "satu-ke-satu" atau "satu-ke-empat". Satu port SFF-8087 boleh dipisahkan dan disambungkan kepada maksimum 4 kabel sedemikian, sekali gus memacu secara langsung 4 pemacu keras SAS atau SATA.
III. Ringkasan Perbandingan: Bagaimana untuk Memilih?
Untuk lebih memahami perbezaan antara kedua-duanya, sila lihat perbandingan berikut:
Ciri-ciri:KABEL MINI SAS 8087(Sambungan Lurus) Kabel SAS SFF 8087 KE SFF 8482 (Kabel Penukaran)
Fungsi Utama: Sambungan tulang belakang dalaman dalam sistem Sambungan terus dari port ke cakera keras
Sambungan Lazim: Kad HBA/RAID ↔ Kad HBA/RAID satah belakang cakera keras ↔ Pemacu keras SAS/SATA tunggal
Penyambung: SFF-8087 ↔ SFF-8087 SFF-8087 ↔ SFF-8482
Kaedah Bekalan Kuasa: Bekalan kuasa ke cakera keras melalui satah belakang Bekalan kuasa terus melalui port kuasa SATA bersepadu
Senario yang Berkenaan: Casis pelayan standard, tatasusunan storan Stesen kerja dengan sambungan terus ke cakera keras, pelayan tanpa satah belakang atau penutup cakera keras
Kesimpulan
Semasa membina atau menaik taraf sistem storan anda, memilih kabel yang betul adalah sangat penting.
Jika anda perlu menyambungkan kad HBA pada papan induk pelayan ke satah belakang cakera keras yang disediakan oleh casis, maka KABEL MINI SAS 8087 ialah pilihan standard dan tunggal anda.
Jika anda perlu menyambungkan port Mini SAS secara langsung pada kad HBA ke pemacu keras peringkat perusahaan SAS tunggal atau pemacu keras SATA yang memerlukan bekalan kuasa langsung, maka kabel SAS SFF 8087 TO SFF 8482 ialah alat khusus untuk tugas ini.
Memahami perbezaan halus antara kedua-dua jenis kabel ini bukan sahaja memastikan keserasian perkakasan tetapi juga mengoptimumkan peredaran udara dan pengurusan pendawaian dalam sistem, sekali gus membina penyelesaian storan data yang lebih stabil dan cekap.
