Pengenalan kepada Penyambung Jenis-C
USB Jenis-Ctelah muncul sebagai pemain dominan di pasaran berkat kelebihan penyambungnya dan kini hampir mencapai puncak. Aplikasinya dalam pelbagai bidang tidak dapat dihentikan. MacBook Apple telah membuat orang ramai mengenali kemudahan antara muka USB Jenis-C dan juga mendedahkan trend pembangunan peranti masa hadapan. Pada masa akan datang, semakin banyak peranti USB Jenis-C akan dilancarkan. Tidak dinafikan, antara muka USB Jenis-C secara beransur-ansur akan meluas dan menguasai pasaran dalam beberapa tahun akan datang. Selain itu, pada peranti mudah alih seperti telefon dan tablet, ia mempunyai beberapa ciri yang membolehkan pengecasan lebih pantas, kelajuan pemindahan data yang lebih tinggi, dan sokongan untuk output paparan. Ia lebih sesuai sebagai antara muka output untuk peranti mudah alih. Paling penting, terdapat keperluan yang kuat untuk antara muka universal bagi meningkatkan ketersambungan antara pelbagai peranti. Ciri-ciri ini mungkin menjadikan antara muka Jenis-C benar-benar menjadi antara muka bersatu masa hadapan, bukan hanya dalam medan aplikasi yang anda lihat!
Jika direka bentuk mengikut piawaian industri Persatuan USB, penyambung USB Jenis-C pasti bergaya, nipis dan padat, sesuai untuk peranti mudah alih. Pada masa yang sama, ia perlu memenuhi keperluan kekuatan tinggi persatuan dan sesuai untuk pelbagai aplikasi perindustrian. Penyambung USB Jenis-C menyediakan antara muka palam boleh balik; soket boleh dimasukkan dari sebarang arah, mencapai sambungan yang mudah dan andal. Penyambung ini juga perlu menyokong pelbagai protokol yang berbeza dan boleh serasi ke belakang dengan HDMI, VGA, DisplayPort dan jenis sambungan lain daripada satu port USB jenis-C melalui penyesuai. Untuk menangani prestasi dalam gangguan elektromagnet (EMI) dan persekitaran keras yang lain, lebih banyak pertimbangan reka bentuk diperlukan. Adalah disyorkan agar pengeluar memilih pembekal penyambung dengan pensijilan TID untuk mengelakkan masalah dalam aplikasi terminal!
YangUSB Jenis-C 3.1antara muka mempunyai enam kelebihan utama:
1) Fungsi penuh: Ia menyokong data, audio, video dan pengecasan secara serentak, meletakkan asas untuk data berkelajuan tinggi, audio digital, video definisi tinggi, pengecasan pantas dan perkongsian berbilang peranti. Satu kabel boleh menggantikan berbilang kabel yang digunakan sebelum ini.
2) Penyisipan boleh balik: Sama seperti antara muka Apple Lightning, bahagian hadapan dan belakang port adalah sama, menyokong penyisipan boleh balik.
3) Penghantaran dwiarah: Data dan kuasa boleh dihantar dalam kedua-dua arah.
4) Keserasian ke belakang: Melalui penyesuai, ia boleh serasi dengan USB Jenis-A, Mikro-B dan antara muka lain.

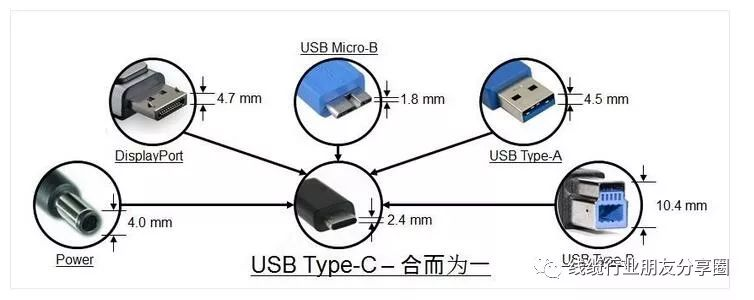

5) Saiz kecil: Saiz antara muka ialah 8.3mm x 2.5mm, kira-kira satu pertiga saiz antara muka USB-A.
6) Kelajuan tinggi: Sesuai denganUSB 3.1protokol, ia boleh menyokong penghantaran data sehingga 10Gb/s, sepertiUSB C 10GbpsdanUSB 3.1 Gen 2piawaian, mencapai transmisi ultra pantas.
Arahan Komunikasi PD USB

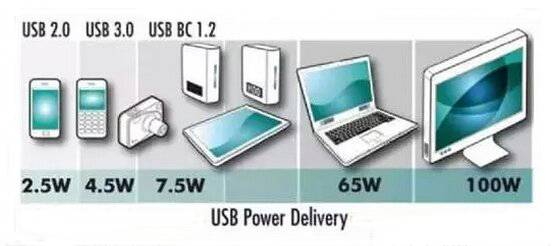

USB - Penghantaran Kuasa (USB PD) ialah spesifikasi protokol yang membolehkan penghantaran serentak sehingga 100W kuasa dan komunikasi data melalui satu kabel; USB Jenis-C ialah spesifikasi baharu sepenuhnya untuk penyambung USB yang boleh menyokong beberapa piawaian baharu seperti USB 3.1 (Gen1 dan Gen2), Port Paparan dan USB PD; voltan dan arus maksimum lalai yang disokong untuk port USB Jenis-C ialah 5V 3A; jika USB PD dilaksanakan dalam port USB Jenis-C, ia boleh menyokong kuasa 240W yang ditakrifkan dalam spesifikasi USB PD, oleh itu, mempunyai port USB Jenis-C tidak bermakna ia menyokong USB PD; USB PD nampaknya hanyalah protokol untuk penghantaran dan pengurusan kuasa, tetapi sebenarnya, ia boleh menukar peranan port, berkomunikasi dengan kabel aktif, membenarkan DFP menjadi peranti bekalan kuasa dan banyak fungsi lanjutan lain. Oleh itu, peranti yang menyokong PD mesti menggunakan cip CC Logic (cip E-Mark), contohnya, menggunakanKabel USB C 5A 100Wdapat mencapai bekalan kuasa yang cekap.
Pengesanan dan Penggunaan Arus VBUS USB Jenis-C
USB Jenis-C telah menambah fungsi pengesanan dan penggunaan arus. Tiga mod arus baharu telah diperkenalkan: mod kuasa USB lalai (500mA/900mA), 1.5A dan 3.0A. Ketiga-tiga mod arus ini dihantar dan dikesan melalui pin CC. Bagi DFP yang memerlukan keupayaan output arus penyiaran, nilai perintang tarik naik CC Rp yang berbeza diperlukan untuk mencapai matlamat ini. Bagi UFP, nilai voltan pada pin CC perlu dikesan untuk mendapatkan keupayaan output arus DFP yang lain.
Pengurusan dan Pengesanan DFP-ke-UFP dan VBUS
DFP ialah port USB Jenis-C yang terletak pada hos atau hab, yang disambungkan ke peranti. UFP ialah port USB Jenis-C yang terletak pada peranti atau hab, yang disambungkan ke DFP hos atau hab. DRP ialah port USB Jenis-C yang boleh berfungsi sebagai DFP atau UFP. DRP bertukar antara DFP dan UFP setiap 50ms dalam mod siap sedia. Apabila bertukar kepada DFP, mesti ada perintang Rp yang menarik ke atas ke VBUS atau output sumber arus pada pin CC. Apabila bertukar kepada UFP, mesti ada perintang Rd yang menarik ke bawah ke GND pada pin CC. Tindakan pensuisan ini mesti diselesaikan oleh cip Logik CC.
VBUS hanya boleh dikeluarkan apabila DFP mengesan penyisipan UFP. Setelah UFP dialih keluar, VBUS mesti dimatikan. Operasi ini mesti diselesaikan oleh cip CC Logic.
Nota: DRP yang dinyatakan di atas adalah berbeza daripada USB-PD DRP. USB-PD DRP merujuk kepada port kuasa yang bertindak sebagai Sumber Kuasa (pembekal) dan Sinki (pengguna), contohnya, port USB Jenis-C pada komputer riba menyokong USB-PD DRP, yang boleh bertindak sebagai Sumber Kuasa (semasa menyambungkan pemacu USB atau telefon bimbit) atau Sinki (semasa menyambungkan monitor atau penyesuai kuasa).

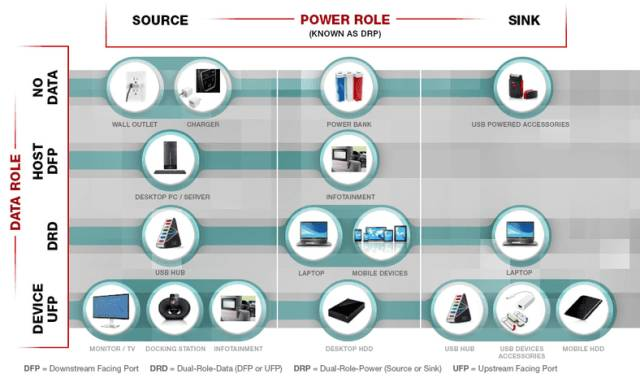

Konsep DRP, konsep DFP, konsep UFP

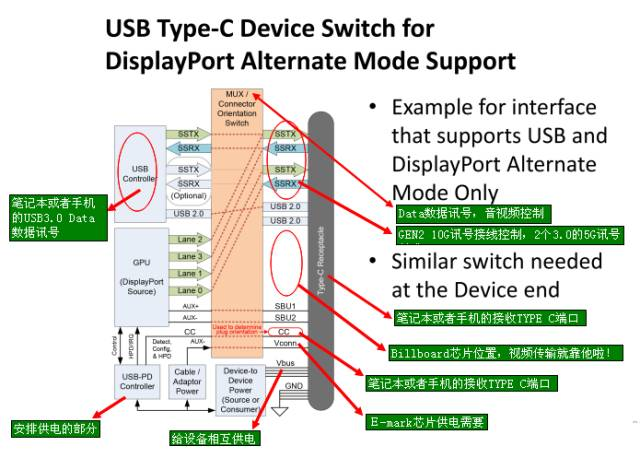

Penghantaran data terutamanya terdiri daripada dua set isyarat pembezaan, TX/RX. CC1 dan CC2 adalah dua pin utama dengan banyak fungsi:
Mengesan sambungan, membezakan antara sisi hadapan dan belakang, membezakan antara DFP dan UFP, iaitu konfigurasi master-slave untuk Vbus, terdapat dua jenis USB Type-C dan USB Power Delivery.
Mengkonfigurasi Vconn. Apabila terdapat cip dalam kabel, satu CC menghantar isyarat, dan CC yang satu lagi menjadi bekalan kuasa Vconn. Mengkonfigurasi mod lain, seperti semasa menyambungkan aksesori audio, DP, PCIE, terdapat empat talian kuasa dan pembumian untuk setiap satu, DRP (Dual Role Port): port dwi-peranan, DRP boleh digunakan sebagai DFP (Hos), UFP (Peranti), atau bertukar secara dinamik antara DFP dan UFP. Peranti DRP yang biasa ialah komputer (komputer boleh bertindak sebagai hos USB atau peranti yang akan dicas (MacBook Air baharu Apple)), telefon bimbit dengan fungsi OTG (telefon bimbit boleh bertindak sebagai peranti yang akan dicas dan membaca data, atau sebagai hos untuk membekalkan kuasa atau membaca data daripada pemacu USB), bank kuasa (penyahcasan dan pengecasan boleh dilakukan melalui satu USB Jenis-C, iaitu, port ini boleh dinyahcas dan dicas).

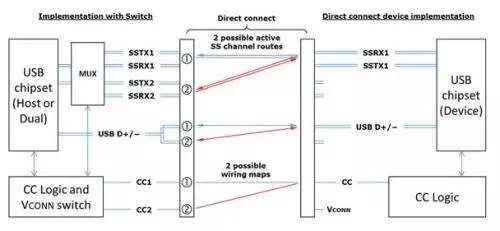

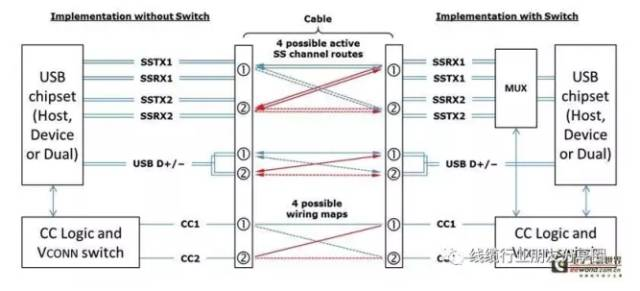

Kaedah pelaksanaan hos-klien (DFP-UFP) tipikal USB Jenis-C
Konsep CCpin

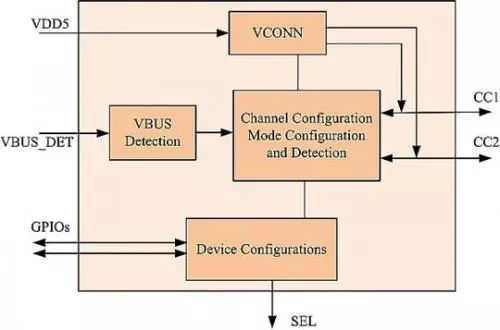

CC (Saluran Konfigurasi): Saluran Konfigurasi, ini merupakan saluran utama yang baru ditambah dalam USB Jenis-C. Fungsinya termasuk mengesan sambungan USB, mengesan arah pemasukan yang betul, mewujudkan dan mengurus sambungan antara peranti USB dan VBUS, dsb.
Terdapat perintang tarik atas Rp pada pin CC DFP, dan perintang tarik bawah Rd pada UFP. Apabila tidak disambungkan, VBUS DFP tidak mempunyai output. Selepas sambungan, pin CC disambungkan, dan pin CC DFP akan mengesan perintang tarik bawah Rd UFP, menunjukkan bahawa sambungan telah dibuat. Kemudian, DFP akan membuka suis kuasa Vbus dan mengeluarkan kuasa kepada UFP. Pin CC yang manakah (CC1, CC2) yang mengesan perintang tarik bawah menentukan arah pemasukan antara muka, dan juga suis RX/TX. Rintangan Rd = 5.1k, dan rintangan Rp adalah nilai yang tidak pasti. Menurut rajah sebelumnya, dapat dilihat bahawa terdapat beberapa mod bekalan kuasa untuk USB Jenis-C. Bagaimana untuk membezakannya? Ia berdasarkan nilai Rp. Voltan yang dikesan oleh pin CC adalah berbeza apabila nilai Rp berbeza, dan kemudian mengawal hujung DFP untuk melaksanakan mod bekalan kuasa yang mana. Perlu diingatkan bahawa dua pin CC yang dilukis dalam rajah di atas sebenarnya hanya satu talian CC dalam kabel tanpa cip.
